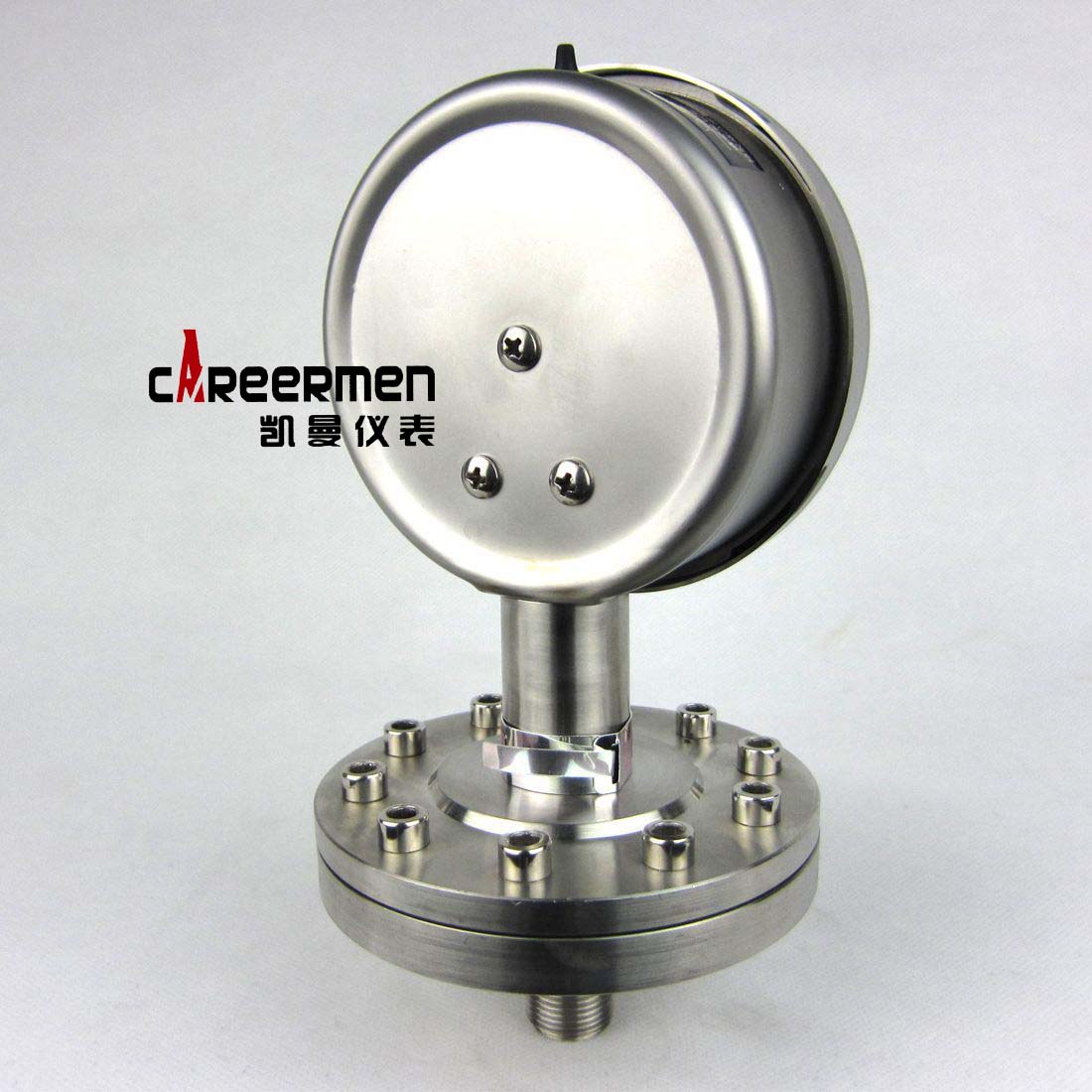

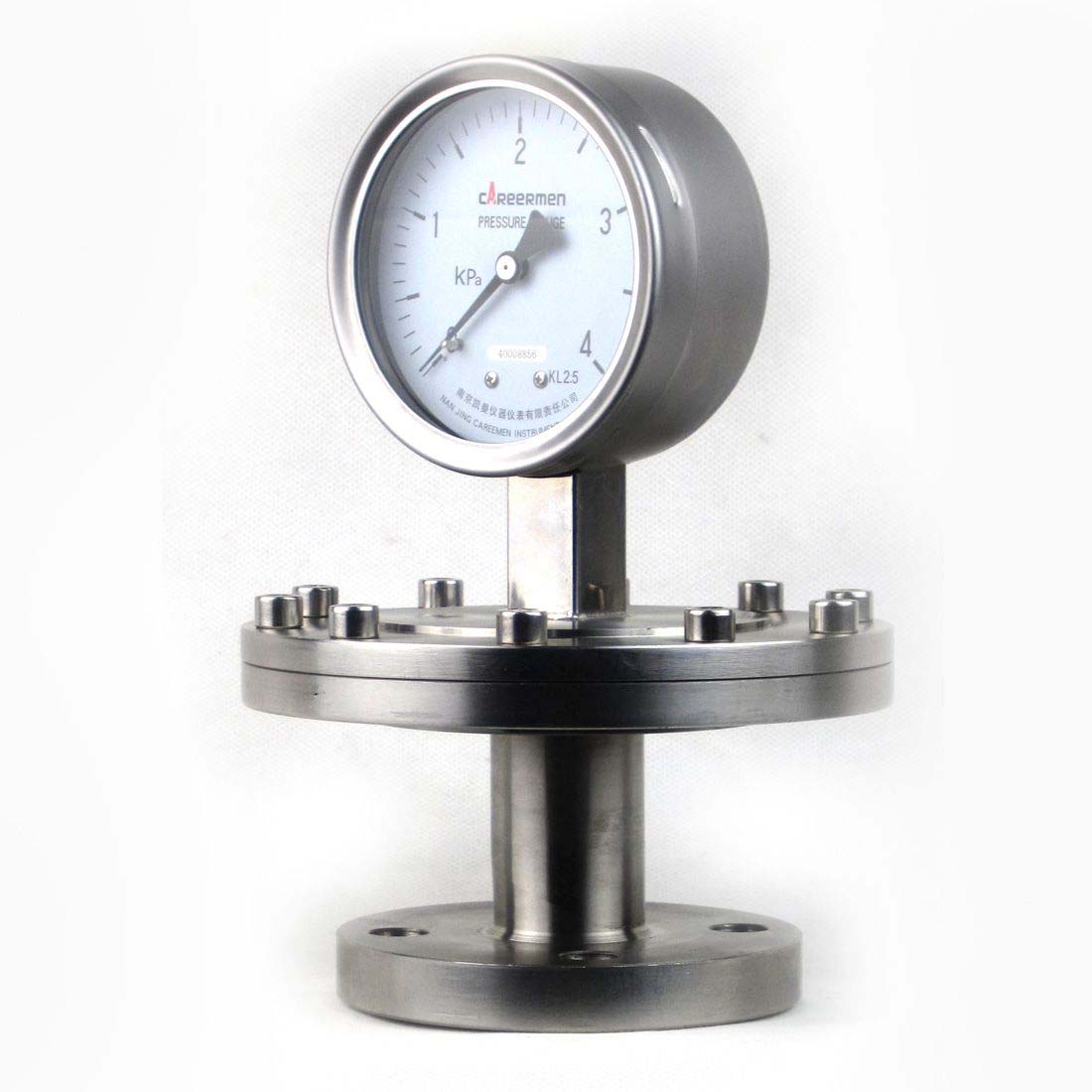

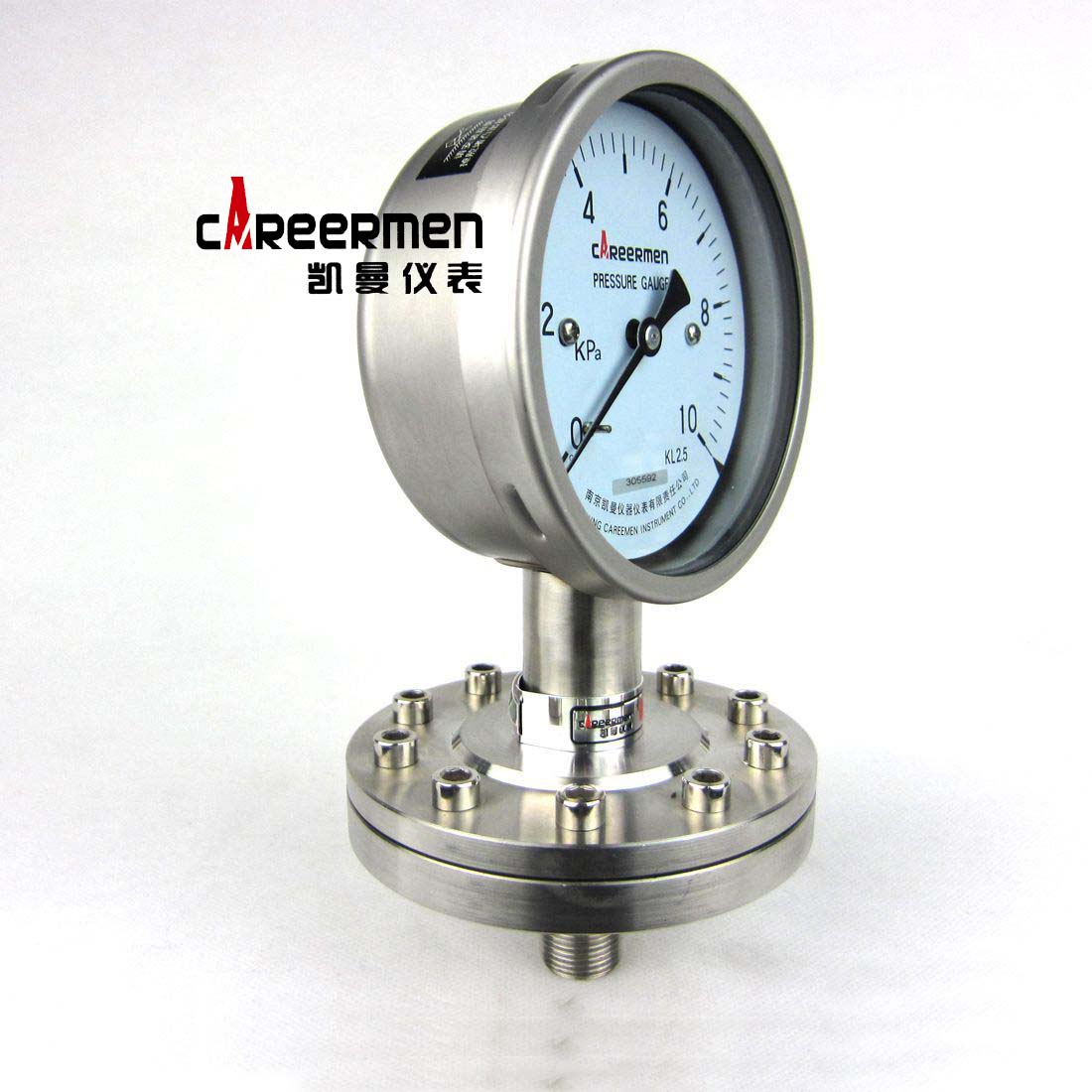

不銹鋼膜片式壓力表

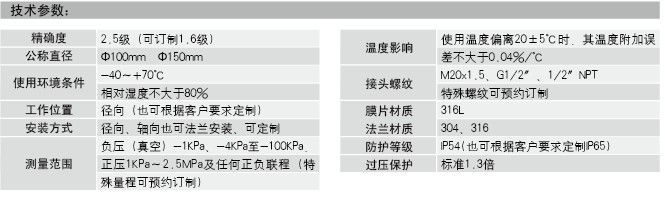

不銹鋼膜片壓力表概述： 不銹鋼膜片式壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。其耐腐蝕性能取決于膜片的材質。 不銹鋼膜片壓力表結構原理： 儀表由測量系統（包括法蘭接頭、波紋膜片）、傳動指示機構（包括連桿、齒輪傳動機構、指針和表盤）和外殼（包括表殼和罩圈）等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。不銹鋼膜片壓力表的作用原理是基于彈性元件（測量系統上的膜片）變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形—位移，借助頂桿使經傳動機構工作，由固定于齒輪上的指針將被測值在表盤上指示出來。 膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。耐腐蝕性能取決于膜片材料。 膜片壓力表[1]結構原理：儀表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。 儀表的作用原理是基于彈性元件(測量系統上的膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形——位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針將被測值在度盤上指示出來。
|
