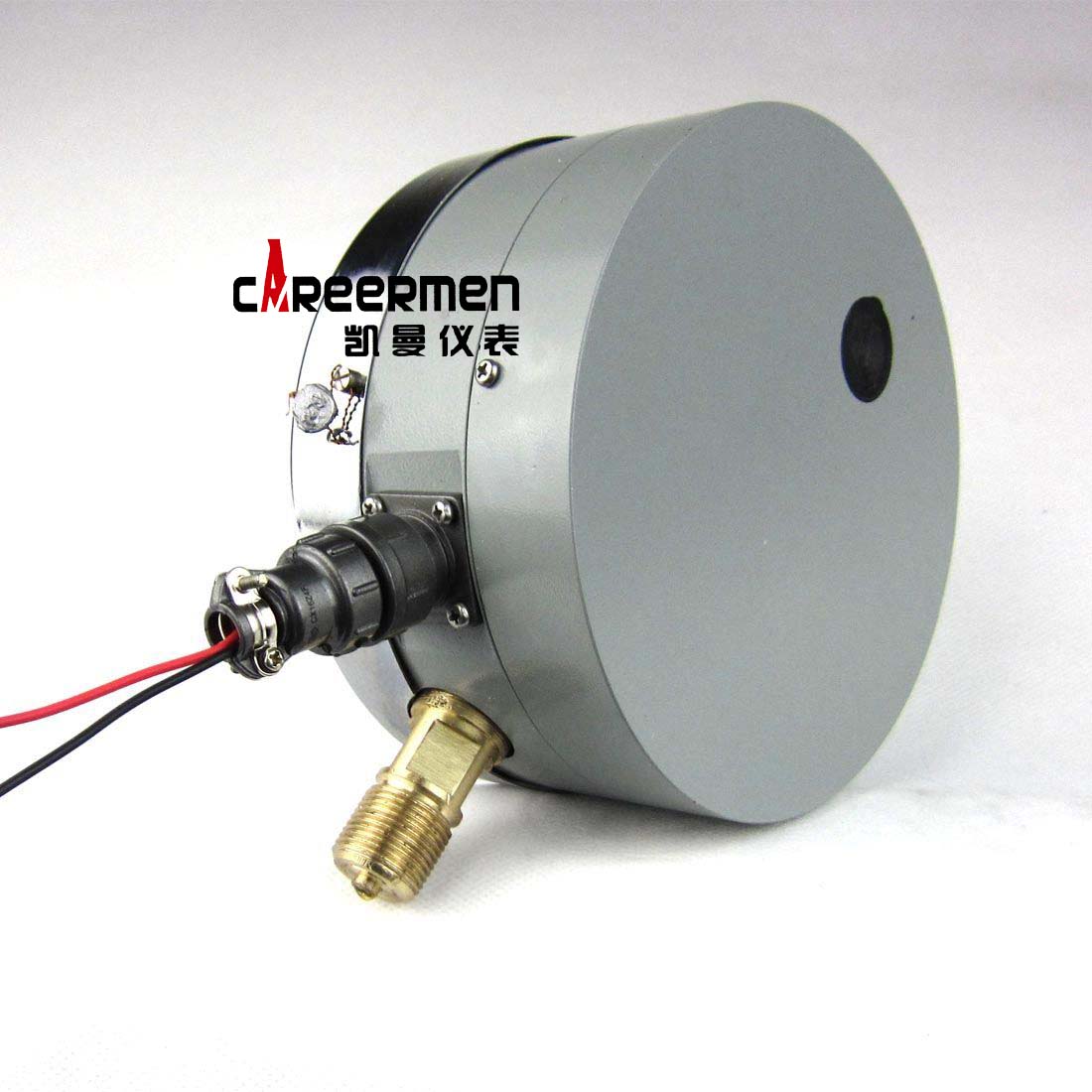

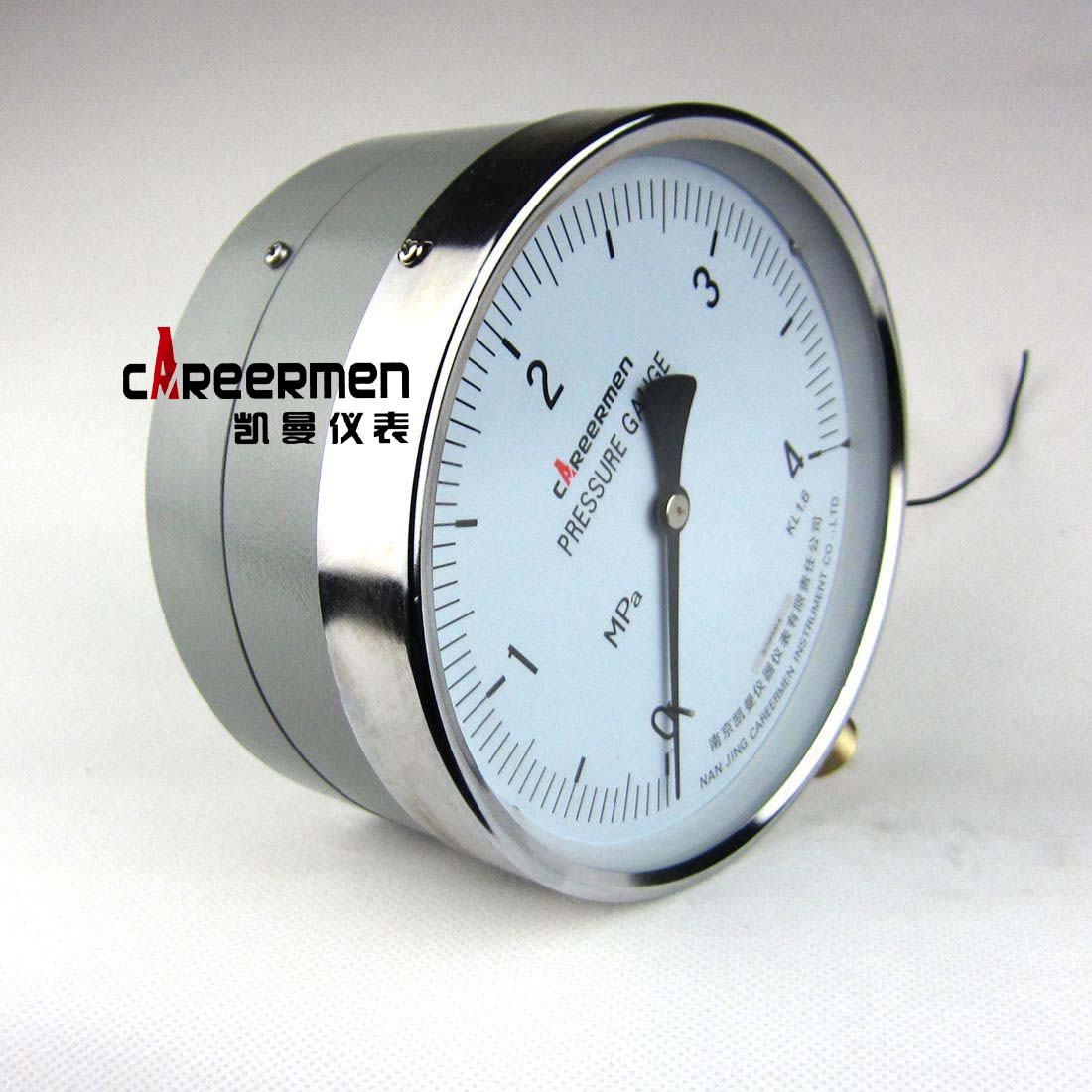

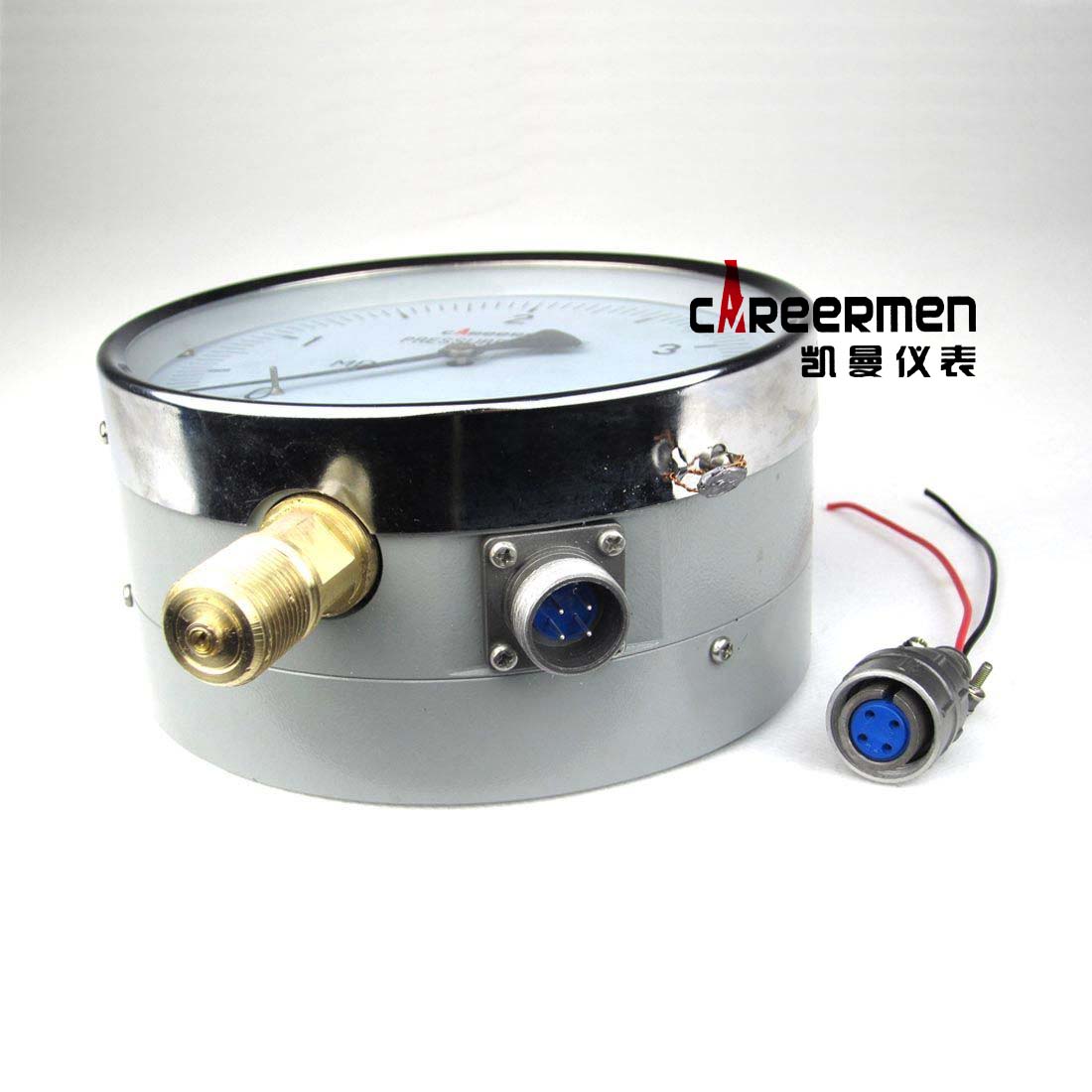

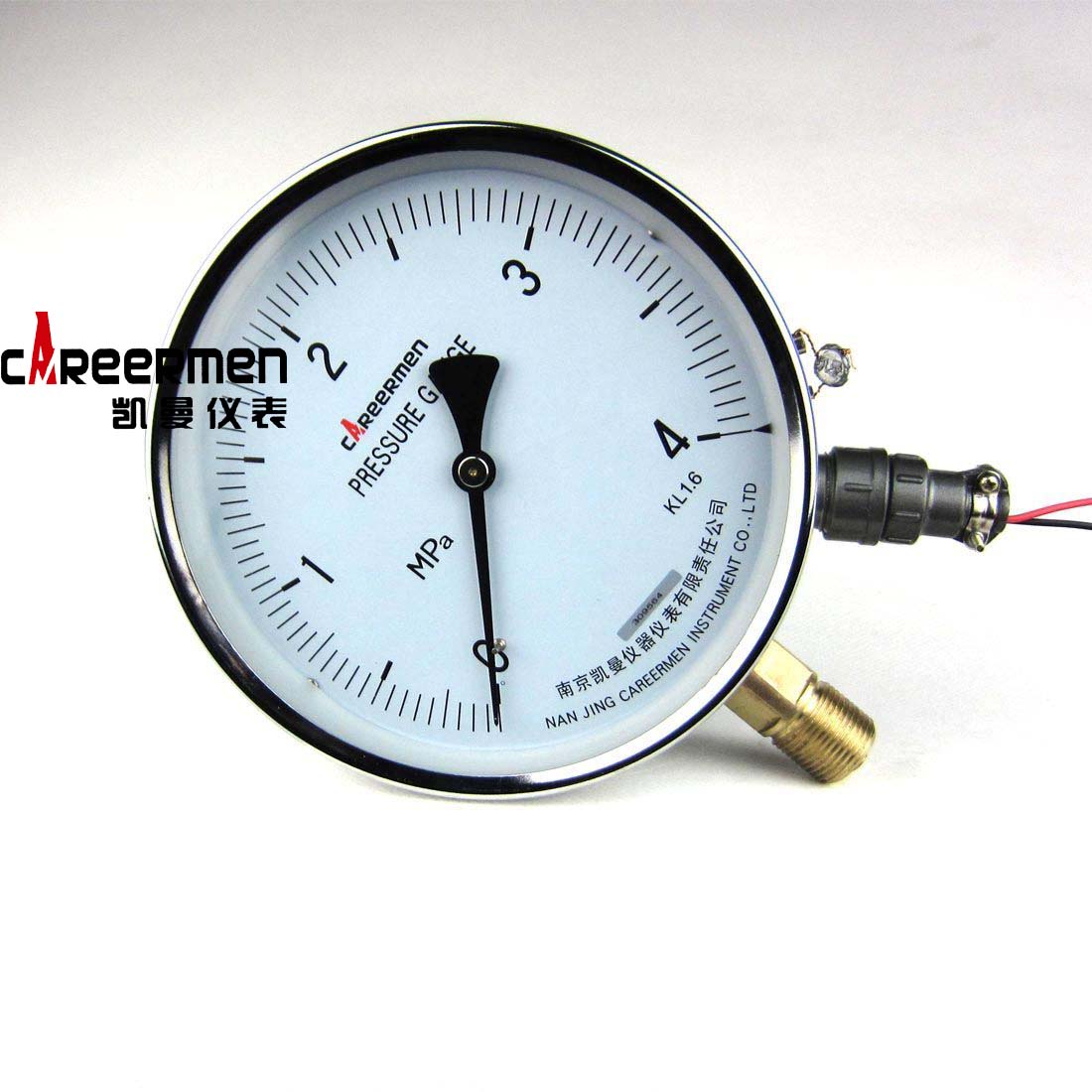

差動遠傳壓力表

差動遠傳壓力表(Remote Differential Pressure Gauge)概述： 差動遠傳壓力表是一種采用電流信號傳遞壓力量值的電感遠傳壓力表，通常稱之為差動遠傳壓力表，它傳遞的同步壓力信號是一個電流值“mA”。本儀表除就地進行壓力指示外，還連續輸出與被測壓力信號成線性的4～20mA或0～10mA直流信號�？梢苑謩e與電動單元組合儀表中的顯示、記錄、調節儀表聯用，組成自動記錄、調節、控制等系統。
用于測量對銅及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。 儀表帶上阻尼器后，可測量脈動、沖擊、突然卸荷介質的壓力。 選用不銹鋼測量元件后，使儀表具有良好的耐腐蝕性能，可廣泛應用于石油、化工、礦山、機械、電力及食品行業。直接測量不結晶體，有腐蝕性的氣體、液體的壓力。 帶上隔膜部分后，可測量粘度大、有腐蝕性介質的壓力。適用于石油化工、冶金、電站、輕工業等部門使用。 結構原理： 差動遠傳式壓力表是一個壓力—位移—電感—電壓轉換裝置。在彈性元件自由端連接一個鐵芯，利用彈簧管（或膜盒、膜片）受壓后所產生的彈性變形來改變鐵芯與線圈之間的相對位置，使線圈的電感量發生改變，從而使壓力變化的信號轉換成線圈電感量變化的信號，進而輸出4～20mA或者0～10mA的電流信號。此電流信號送至二次儀表，指示出被測壓力的大小。
|
.png)
